  • PIC-C공법 (녹, 고착이물질 등을 제거하고 코팅하여 맑은 물을 공급하는 공법)
  • - 로봇을 이용하여 특허공법(특허 제10-0805853호) 을 적용하여 침전물, 녹, 고착이물질을 완벽하게 제거하고 (Sa2 이상)
  • - 인체에 무해한 신소재 도료를 사용 관 내부에 0.4mm~1mm의 코팅(특허 제10-0391389호)을 하는 관 갱생공법

2. PIC-C 공법 (녹, 스케일, 고착 이물질, 등을 제거하고 맑고 깨끗한 물을 공급하는 공법)

  • 1) 노후 되거나 교체가 필요한 관을
  • 2) 로봇을 이용하여 특허공법(특허 제10-0805853호) 으로 녹, 스케일, 이물질, 등을 제거하고 (Sa2)
  • 3) 인체에 무해한 신소재를 사용하여 특허공법(특허 제10-0391389호)으로 관 내부에 0.4mm~1mm 두께로 코팅하는 노후관 갱생공법

3. 공법내용

  • 1) 표면처리 : Shot, Chain, Wire Blast를 이용 내부 이물질을 Sa2 수준으로 완벽히 제거 Robot를 이용 자동검사 및 영상녹화
  • 2) 코팅 : Robot와 CCTV를 이용하여 KC인증 인체 무해 소재로 자동화 코팅 에폭시, 폴리우레아, 등 액상도료 사용
  • 3) 안전과 작업환경 : 자동화 기계작업으로 안전에 문제가 없고 주변환경 영향 최소화
  • 4) 품질 : 자동화 작업으로 균일한 코팅 두께 유지와 자동화 CCTV Monitoring으로 시방서와 동일한 작업수행으로 최상의 품질 실현
공정도
  • pro02_1.jpg

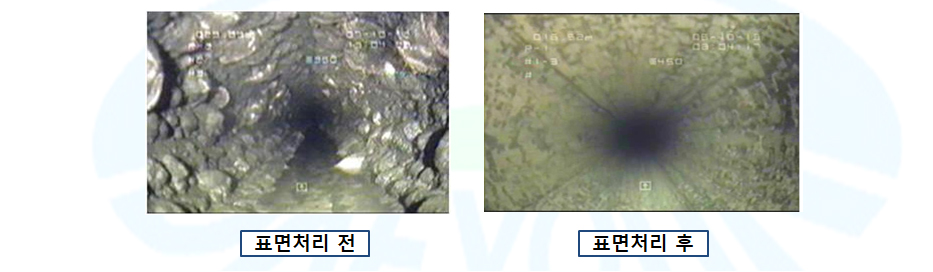

BLAST 표면처리기술((발명특허 제10-0805853호)
  • 스케일 크리너인 중공원통체 크리닝장치(특허)는 고압수를 충돌압으로 전환한 동력으로 체인 및 브러쉬를 사용하여 약 500~1500RPM의 회전력을 이용 관내부에 바이브레이션을 주어 노후관 내부의 부식부분은 물론 연결부분의 이물질까지 표면을 완벽하게 처리되며 곡관 및 지관 연결부위의 스케일 제거가 효과적임
  • pro02_2.jpg
부단수처리 장치
노후관 보수 공사 시에 단수로 인하여 주민 불편과 공사민원 등을 초래하였으나, 당사가 개발한 조인트 워커(JOINT WORKER)를 사용한 부단수 공법은 단수로 인한 불편을 해소하고 공사를 효율적 으로 진행할 수 있음

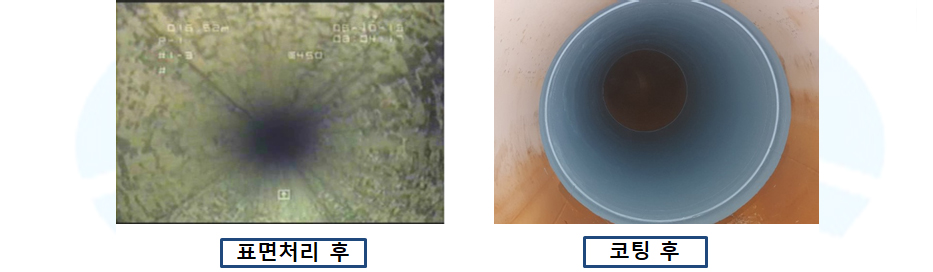

* 자동코팅기술(발명특허 제10-0391389 호)
- 노후관 내부 분사를 이용한 관형성 공법은 관로의 관경에 따라 규격에 맞는 로봇으로 적합한 시공을 하며 로봇에 탑재된 CCTV를 통해 실시간 동영상으로 원격조정 및 영상 기록하여 시공함 - 관형성의 두께는 400㎛~1000㎛(0.4mm~1mm)까지 가능하며 관의 두께 조정은 로봇의 회전분사, 속도, TIP의 구경, 대차의 전/후진 구동 속도로 조정하며, 화상판독과 실제시공이 상이 할 수 있으므로 초기 분사 시 시공 면에 시험 분사하여 확인한 후 분사기의 회전 속도 및 대차의 구동속도를 조정하여 시공함 단, 도막의 두께는 발주자의 요구에 따라 조정 가능함 건조 시공은 자연 공기를 이용한 통풍 건조를 원칙으로 하며, 시공 후 20시간 내에 완전 경화되어 관을 형성함 곡관 및 지관에도 완벽한 시공이 가능함 pro02_3.jpg
